Ochrana okapů před zamrzáním
Pro účely ochrany okapů před zamrzáním je zapotřebí zabezpečit celou odtokovou cestu, tedy od začátku okapu až po odtok v nezámrzné hloubce (50 – 75cm pod povrchem země).
Ve středních Čechách a mírném pásmu je počítáno délka žlabu + svodu x 2 (tedy 36 – 60W/bm)
Příklad: žlab 10m + svod 4m = 14m x 2 = 28m topného kabelu (doporučuji nejbližší nebo delší top. kabel)
Ve výše položených místech je počítáno délka žlabu + svodu x 3 (tedy 54 – 90W/bm)
Příklad: žlab 10m + svod 4m = 14m x 3 = 42m topného kabelu (doporučuji nejbližší nebo delší top. kabel)
Regulace je umístěna v rozvaděči a snímač je umístěn v okapovém žlabu.
Na krátké okapy, svody nebo úžlabí je možno použít inteligentní topné kabely EKOHEAT ICE-Stop, které se dají v případě potřeby i zkrátit, nebo je možné je umístit těsně vedle sebe. Nepotřebují regulaci a nikdy se nemohou přehřát!! Umožňují větší flexibilitu a usnadnění návrhů.
Příchtky do okapu žlab i svod, se umísťují po cca. 25 - 50cm, lanko nebo plastový řetěz je fixován přes ústí svodu.
Účel lanka nebo plastového řetězu je ten, aby nedošlo k přetržení topného kabelu vahou, nebo tahem.
Doporučený typ topného kabelu: odporové EKOHEAT CAB 20UV, samoregulační ICE-Stop
Fixační prvky: Příchytky do okapu žlab, příchytky do okapu svod, lanko nebo plastový řetěz do svodu, tyč pro uchycení lanka nebo řetězu
Regulace: termostat EKOHEAT REG 900 + vlhkostní senzor ETOR + teplotní senzor ST1111
Ochrana venkovních ploch před sněhem a ledem
Při ochraně venkovních ploch před sněhem a ledem je možnost buď chránit celkovou plochu, nebo jen pruhy a komunikační cesty (jen to nejnutnější).
Ve středních Čechách a mírném pásmu je počítáno 250 – 300 W/m2
Příklad: chodník délka 10m x šířka 1m = 10m2 x 300W = 3000W topného kabelu (doporučuji nejbližší nebo delší topný kabel)
Ve výše položených místech je počítáno 300 – 350 W/m2
Příklad: vjezdové pruhy každý o délce 10m x šířka 0,5m x 2 pruhy = 10m2 x 300W = 3000W topného kabelu (doporučuji nejbližší nebo delší topný kabel) výkon na celkovou plochu je možno složit i z několika topných kabelů.
Regulace je umístěna v rozvaděči a snímač je umístěn v chráněné ploše v pojezdovém pruhu.
Doporučený typ topného kabelu: odporové EKOHEAT CAB 20UV, EKOHEAT CAB 42, topné rohože EKOHEAT WAY 300
Fixační prvky: Devifast , Deviclip, Devifix (k topným rohožím není potřeba)
Regulace: termostat EKOHEAT REG 900 + vlhkostně-teplotní senzor ETOG
Ochrana potrubí před zamrznutím

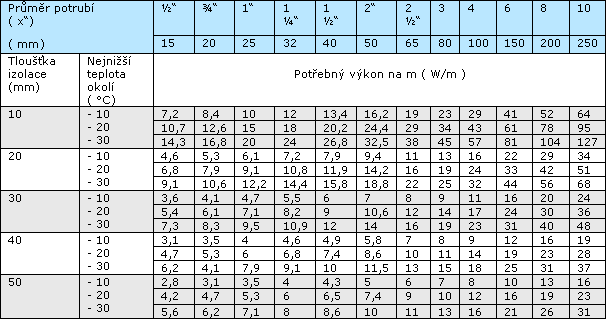

Ochrana potrubí při minimální teplotě okolí -20°C a minimální telotě kapaliny v potrubí +10°C je potřebný výkon topného kabelu:
Potřebného výkonu se dosáhne přiložením jednou, či více krát, po délce v dolní části potrubí, nebo omotáním topného kabelu okolo potrubí.
Příklad: potrubí délky 10m / průměr 1" (25mm) = potřebný výkon 9,1W/bm topného kabelu (doporučuji top. kabel s výkonem 10W/bm potrubí a umístění jednou podél potrubí)
Plastové potrubí je nutné podlepit, pak přiložit topný kabel a přelepit al páskou a následně zaizolovat minimálně 20mm tepelné izolace (mirelon, sk. vata,..). Al páska je z důvodu rozložení teploty do větší šířky.
Kovové potrubí není nutné podlepovat, jen přiložit topný kabel a přelepit Al páskou a následně zaizolovat minimálně 20mm tepelné izolace. Al páska je z důvodu rozložení teploty do větší šířky.
Regulace je umístěna buď v rozvaděči a nebo na stěně. Snímač je umístěn na potrubí vystaveném nejextremnějším podmínkám. K samoregulačním topným kabelům není nutná regulace.
Samoregulační kabely jsou buď v metráži (pro individuální rozměry) nutné zakoupit spojku, nebo hotové s přívodním kabelem (zástrčkou).
Doporučený typ topného kabelu: odporový EKOHEAT CAB 5, CAB 7, nebo CAB 10, samoregulační metráž: EKOHEAT CAB SR 10 10W/m, SR 15 15W/m, SR 20 20W/m, SR 30 30W/m, SR 40 40W/m
Hotové: topné kabely s integrovaným termostatem EKOHEAT CAB PP.
Fixační prvky: Al páska 50mx50mm, Sklotextilní páska FP15, výstražný štítek "POZOR EL.OHŘEV"
Regulace: EKOHEAT REG 300, EKOHEAT REG 365 IP65
Podlahové topení jako hlavní zdroj tepla
Elektrické podlahové topení lze použít jako jediný zdroj tepla pro Váš dům, byt, nebo komerční prostory. Je ale nutné aby byla tomuto topnému systému věnována dostatečná podlahová plocha. Dá se říci, že stačí 2/3 podlahové plochy místnosti.
Pro tento způsob vytápění se používají odporové topné kabely, které se dle přiloženého návodu fixují na podlahovou plochu.
Ohebná hadice (husí krk), pro teplotní senzor, je vyvedena min. 50 cm do vytápěné plochy. Následuje zalití stavební hmotou (beton, anhydrit,..), po jejím vytvrdnutí, instalujte termostat (regulaci).
Na podlaze s podlahovým topením může být nábytek, pokud je zabezpečen odvod tepla (stačí nožičky 1,5cm).
Potřebný výkon v místnosti je možno určit na základě tepelných ztrát, (nebo odhadem: Obývací místnosti: 130W/m2, komunikační místnosti 80-100W/m2, koupelny 150-160W/m2). Pod plovoucí podlahy do 100W/m2 a termostaty nastavit na max. 27°C.
Příklad: celková plocha kuchyně 30m2, odečíst zastavěné plochy: kuchyňská linka -4m2 = 26m2 x 130W/m2 = 3380W/kuchyně (doporučuji nejbližší nebo menší topný kabel) výkon na celkovou plochu je možno složit i z několika topných kabelů.
Doporučený typ topného kabelu: odporové EKOHEAT CAB 5, CAB 7, CAB 10, CAB 20
Fixační prvky: Devifast, Deviclip
Regulace: EKOHEAT REG 001, 002, 004, 005, 006, ET-81W
Doporučená tepelná izolace: doplňková izolace F-Board 6 nebo 10mm
Podlahové topení doplňkové nebo s nízkou výškou
Podlahové topení lze realizovat téměř všude. I v panelových domech nebo rekonstrukcích. Topné rohože mají minimální výšku 2,5 – 3,2mm a jsou již vypletené na skelné tkanině aby byla jejich pokládka co nejednoduší.
Dvoužilové (jen jeden studený přívodní kabel (nemusíte se vracet)) výška 3mm, výkon 160W/m2, samolepící, velmi jednoduchá montáž, EKOHEAT MAT.
Příklad: celková plocha koupelny 8m2, odečíst zastavěné plochy: vana (1,8 x 0,8) -1,44m2 = 6,56m2 = Topná rohož EKOHEAT MAT 160/6m2 doporučuji nejbližší nebo menší topnou rohož výkon na celkovou plochu je možno složit i z několika topných rohoží.
Pro urychlení náběhu teploty a maximální snížení tepelných ztrát doporučuji na podlahu instalovat doplňkovou tepelnou izolaci F-Board.
Doporučený typ topné rohože: EKOHEAT MAT 160, MAT 90W
Fixační prvky: nejsou třeba
Regulace: EKOHEAT REG 001, 002, 004, 005, 006, ET-81W
Doporučená tepelná izolace: doplňková izolace F-Board 6 nebo 10mm
Podlahové topení suchou cestou
Podlahového topení lze užívat i v prostorách, kde nemůžeme nebo nechceme použít v konstrukci podlahy mokrý proces. (bez betonování, bez stěrkování, bez zalívání anhydritem).
Zvolit je možné instalační desky EKOHEAT CELL a topné kabely EKOHEAT CAB 5,CAB 7,CAB 10.
Obvyklou krytinou jsou plovoucí podlahy nebo vinyl.
Na podlaze s podlahovým topením múže být nábytek, pokud je zabezpečen odvod tepla (stačí nožičky 1,5cm).
Pod plovoucí podlahy 100W/m2 a termostaty nastavit na max. 27°C. Na 1m2 desky počítejte 10bm topného kabelu.
Příklad: celková plocha ložnice 30m2 = 30m2 systémových desek EKOHEAT CELL x 10 = 300m topného kabelu EKOHEAT CAB 10 (doporučuji nejbližší nebo menší topný kabel) výkon na celkovou plochu je možno složit i z několika topných kabelů.
Pro urychlení náběhu teploty a maximální snížení tepelných ztrát doporučuji na podlahu instalovat doplňkovou tepelnou izolaci F-Board.
Doporučený typ topného kabelu: odporové EKOHEAT CAB 5, CAB 7, CAB 10, CAB 20
Fixační prvky: systémová deska EKOHEAT CELL
Regulace: EKOHEAT REG 001, 002, 004, 005, 006, ET-81W
Doporučená tepelná izolace: doplňková izolace F-Board 6 nebo 10mm
V případě jakýchkoliv dotazů neváhejte kontaktovat zákaznickou linku:
+420 732 769 017, Jakub Křeček
nebo e-mail: j.krecek@topenipraha.cz
